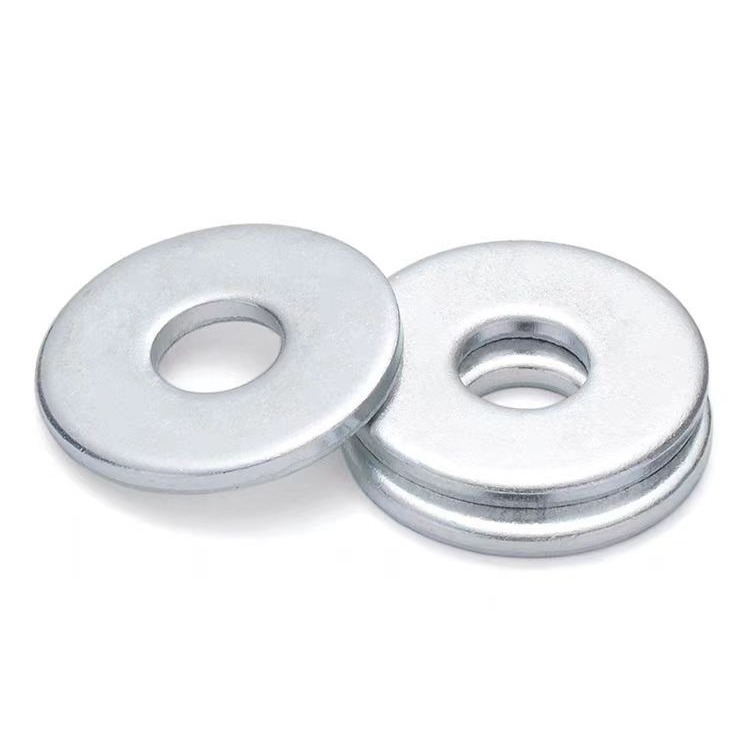

Rozměry podložek: Průmyslové normy a specifikace

Porozumění základní roli plochých podložek ve moderním inženýrství

Ve světě spojovacích prvků a strojních komponent jsou podložky základními prvky, které významně zvyšují výkon a spolehlivost šroubových spojů. Tyto jednoduché, avšak klíčové komponenty rovnoměrně rozvádějí zatížení, zabraňují poškození povrchu a zajišťují správné sestavení v nekonečném množství průmyslových aplikací. Ať už pracujete na těžkém zařízení, stavebních projektech nebo přesné technice, výběr správné velikosti obyčejné podložky je zásadní pro dosažení optimálních výsledků.

Univerzálnost obyčejných podložek jde dál než jejich základní funkce jako rozváděče zatížení. Slouží také jako rozpěrné prvky, pomáhají zabránit korozi a přispívají k celkové integritě mechanických sestav. Porozumění jejich specifikacím a správnému použití je zásadní pro inženýry, údržbáře a všechny, kteří se podílejí na montáži mechanických konstrukcí.

Základní rozměry a materiály obyčejných podložek

Standardní rozměrové specifikace

Rozměry podložek odpovídají přísným průmyslovým normám, nejběžnějšími specifikacemi jsou vnitřní průměr, vnější průměr a tloušťka. Vnitřní průměr musí přesně odpovídat velikosti spojovacího prvku, zatímco vnější průměr zajišťuje dostatečné rozložení zatížení. Například standardní plochá podložka pro šroub M10 obvykle má vnitřní průměr 10,5 mm a vnější průměr 20 mm.

Rozdíly v tloušťce hrají klíčovou roli pro nosnou kapacitu a vhodnost pro dané použití. Standardní tloušťky se pohybují od 0,5 mm až po několik milimetrů, v závislosti na zamýšleném účelu a požadavcích na zatížení. Inženýři musí tyto rozměry pečlivě zvážit při výběru plochých podložek pro konkrétní aplikace.

Výběr materiálu a jeho vlastnosti

Volba materiálu pro rovinné podložky významně ovlivňuje jejich výkon a odolnost. Nerezové podložky nabízejí vynikající odolnost proti korozi a vysokou pevnost, díky čemuž jsou ideální pro použití venku a v námořních aplikacích. Varianty z uhlíkové oceli, často pozinkované nebo fosfátované, poskytují dobré mechanické vlastnosti za ekonomičtější cenu.

Mezi další materiály patří mosaz, která nabízí dobrou elektrickou vodivost a odolnost proti korozi, a nylonové nebo plastové podložky, které zajišťují elektrickou izolaci a odolnost vůči chemikáliím. Každá volba materiálu přináší specifické výhody i omezení, která musí odpovídat požadavkům dané aplikace.

Průmyslové normy a klasifikační systémy

Soulad s mezinárodními standardy

Normy pro rovné podložky jsou řízeny různými mezinárodními standardy, včetně ISO 7089, DIN 125 a ANSI/ASME B18.22.1. Tyto standardy zajišťují konzistenci výroby a vzájemnou zaměnitelnost u různých dodavatelů a v různých oblastech. Dodržování těchto standardů je klíčové pro zajištění kvality a správné mechanické montáže.

ISO systém, který je globálně široce přijímán, poskytuje komplexní pokyny pro rozměry, tolerance a materiálové vlastnosti rovných podložek. Tato standardizace umožňuje bezproblémovou integraci do mezinárodních projektů a udržuje konzistenci inženýrských postupů.

Třídy materiálu a únosnosti

Rovné podložky jsou rozděleny do různých tříd na základě jejich mechanických vlastností a určení. Komerční třída podložek je vhodná pro běžné aplikace, zatímco konstrukční třídy splňují náročnější požadavky. Porozumění těmto klasifikacím pomáhá při výběru vhodných podložek pro konkrétní zatížení a bezpečnostní požadavky.

Nosnost se výrazně liší v závislosti na vlastnostech materiálu a rozměrových specifikacích. U vysokozátěžových aplikací mohou být vyžadovány kalené podložky, které odolávají větším tlakovým silám bez deformace. Inženýři musí tyto hodnoty zohlednit při návrhu mechanických sestav.

Zvláštní úvahy týkající se použití

Environmentální faktory

Provozní prostředí významně ovlivňuje výběr podložek. Vystavení vlhkosti, chemikáliím nebo extrémním teplotám vyžaduje konkrétní volbu materiálu a povrchové úpravy. Například námořní prostředí vyžaduje korozivzdorné materiály, jako je nerezová ocel nebo specializované povlaky.

Teplotní podmínky jsou obzvláště důležité, protože různé materiály vykazují odlišné vlastnosti tepelné roztažnosti. To je klíčové u aplikací, kde kolísání teploty může ovlivnit pevnost spoje nebo kde je běžné tepelné cyklování.

Požadavky na rozložení zatížení

Správné rozložení zatížení je základním předpokladem funkce rovinných podložek. Plocha podložky musí dostatečně rozprostřít upínací sílu, aby nedošlo k poškození spojovaných materiálů. To je obzvláště důležité při práci s měkkými materiály nebo v případě vysokých točivých momentů.

Inženýři musí při výběru rozměrů rovinných podložek brát v úvahu jak statické, tak dynamické zatěžovací podmínky. Vibrace, cyklické zatížení a rázové zatížení mohou vyžadovat další konstrukční úvahy nebo speciální typy podložek, aby byla dlouhodobě zachována integrity spoje.

Nejčastější dotazy

Jak určím správnou velikost rovinné podložky pro svou aplikaci?

Vyberte rovinnou podložku s vnitřním průměrem o něco větším než je průměr šroubu (obvykle o 0,5–1 mm větší). Vnější průměr by měl být přibližně dvojnásobkem vnitřního průměru, aby bylo zajištěno správné rozložení zatížení. Zohledněte tloušťku materiálu na základě vašich požadavků na zatížení a specifikací aplikace.

Jaké jsou nejběžnější materiály používané pro rovinné podložky?

Nejčastěji používané materiály zahrnují nerezovou ocel, uhlíkovou ocel (často pozinkovanou), mosaz a různé plasty. Volba závisí na faktorech, jako jsou požadavky na odolnost proti korozi, nosná kapacita a provozní podmínky.

Lze ploché podložky po demontáži znovu použít?

I když je technicky možné ploché podložky znovu použít, obecně se doporučuje je při opětovné montáži vyměnit, zejména v kritických aplikacích. Opotřebení, deformace nebo poškození nemusí být viditelné, ale mohou ohrozit integrity spoje. Pokud uvažujete o opětovném použití, podložky vždy důkladně zkontrolujte.
